ADSN [ 85 : Nieuw Speelgoed ]

 Getest , zie onderaan.

RF power meter 1 - 8000 MHz ( werkbaar tot 6 GHz)

-45dBm tot - 5 dBm



 04/01/2022

Enkele calibratiepunten opgenomen door te vergelijken met 0dBm uit de trackinggenerator van de Siglent SA. Verzwakt met een - 20dB verzwakker want het spul mag max - 5dBm binnenkrijgen.

MHz        Offset

432           -1.6 dB

1296        - 1 dB

2200        +1 dB

2300        +0.3 dB

2400        -2.7 dB

Deze offsetwaarden moet ik dus ingeven als ik " juist" wil meten op die bepaalde frequentie.

Deze punten zijn enkel dus geldig op niveau van - 20 dBm!

ADSN [ 84 : Filters uit de Junkbox ]

Omdat ik nog een filter moet maken om het IF van de MMDS te kunnen gebruiken , heb ik nog eens om mijn junkbox gekeken .

Dit zijn Wizi  ( TV) filters.

Ik heb er éne voor elke band en zijn mooi opgebouwd met verzilverde behuizingen.

Misschien kan ik deze ombouwen voor mijn doel .

Ik moet ze nog doorblazen , maar ik denk dat het kerffilters zijn

ADSN [ 83 : Nogmaals de helical antenne ]

 Ik zal dus een nieuwe helical antenne maken voor de 13 cm band en meer bepaalt ergens tussen 2200 en 2400 Mhz.

Centerfrequentie wordt dan 2300 MHz.

Er zijn on line calculators zoals van ON6JC , maar ik heb er nog een gevonden.

helical online calculator

 Deze heeft ook nog een andere aanpassing met een lambda op 4 stuk, zoals ik destijds in de jaren stilletjes ook eens gebruikt heb om de 23 cm ATV zender van Antwerpen te ontvangen met goed resultaat overings. Ik had toen wel niet de meetmogelijkheden die ik nu heb

Ook op die site staat een prachtige animatie hoe het veld zich gedraagt in een helical antenne. De moeite waard om te bekijken.

Helical animatie .



En nog een filmpje

Helical filmpje



Ik ben van plan om beide calculators eens hetzelfde laten berekenen en kijken wat dit doet.

Ook bestaat er nog een paper met formules om zelf te berekenen.Misschien waag ik mij daar ook nog eens aan.

De eerste on-line berekening van changpuak.

De draaddiameter is weer de remleiding van 4.7mm en die moet een buis hebben van ca 19 mm om de aanpassing te doen .

Wel ik heb hier een stuk koperbuis liggen van uitw. 22mm en ongeveer 19 mm inwendig . Dus dat moet al lukken.

De berekening volgens ON6JC

Hier zijn er voor en nadelen : Ik kan zelf mijn draaddiameter niet kiezen.

Ik kan wel mijn openingshoek kiezen die bij mijne parabool het best past.

Hiervoor moet ik de parameter " turn spacing " aanpassen.In hoever deze bijdraagt aan het circulaire deel van de afstraling , daar heb ik geen idee van.

Misschien doe ik wel een huwelijk van beide berekeningen met de lambda/4 aanpassing van de eerste met de uitvoering van de tweede.

ADSN [ 82 : De S-band]

 Blijkbaar vliegt er toch nog wat rond die in de S-band uitzenden.

Ik denk dan toch maar om eerst eens hier te proberen met de MMDS.

Ik zou dit ook kunnen met de Adalm Pluto maar die hou ik liever droog binnenshuis en gebruik die als test/meet toetstel.

Wat wordt dan de opzet?

Het begint met een helical op 2.2 GHz. Ik heb er een liggen van 2.4GHz . Zal dus toch een nieuwe moeten maken op een iets lagere frequentie.

Ik heb natuurlijk als eerste versterker mijn LNA die ik nu ook gebruik voor de 23 cm . Hij kan de S-band wel nog aan maar de NF faktor zal een stuk slechter liggen maar toch beter dan de ingang van de MMDS.

Vervolgens de MMDS die ik dicht in de buurt kan monteren . De uitgang hiervan zal op 2200 -1998 MHz liggen en dat is ongeveer 202 MHz.

Dit zou dan over mijn coax/filter combinatie van de OSCAR 100 RX parabool kunnnen en zo ook de voedingsspanning mee sturen  maar daar wringt het schoentje.

Op de filtercombinatie is te zien dat deze op 200MHz al veel onderdrukt , dit is ook logisch omdat dit oorspronkelijk een TV Band V filter was. Dus dit gaat niet lukken

Voolopig schema

EME [Ook de JT65C mode is gelukt ]



ADSN [ 81 : Kattebellletje]

Regelmatig kom ik frequenties tegen op Twitter , groups.io enz.

Ik ga ze hier noteren , zodat ik dit kan gebruiken als naslagwerk.

 Zonet in een post gevonden  van Achim Vollhardt, een interessante pdf over de DSN en NSN banden .

NSN is een nieuw begrip voor mij , en daar bedoelen ze  Near Space Network mee of alles binnen 2 miljoen km.



Link: https://deepspace.jpl.nasa.gov/dsndocs/810-005/201/201E.pdf



Biblio :

TT&C, short for ‘Telemetry, Tracking and Command

PDT, short for ‘Payload Data Transmission’



Ter memory : DSN is RHCP

Lagrange point L2   ID nr 3012(JPL)



S band



Proba 1  Proba 2 en Proba V  (be)          2235 MHz   RHCP

NOAA18 en NOAA19 en NOAA15 :  2247.5 MHz



Chang'e 5T1 (cn)    2210.8 MHz , 2234.52 MHz

KPLO  2260.79 MHz

DSCS 2-1  2277.5 MHz

DSCS 2-2  2272.5MHz

Chandrayaan-2: 2230.8

Queqiao: 2234.520 TT&C channel

               2287    lunar relay satellite at the Earth-Moon L2 point

LRO: 2271.200

Themis-B & C: 2282.50

Indian Mars orbiter MOM .2292.96 MHz and mind the Doppler of some +70 kHz unlocked and 140 kHz locked.

James Webb Space Telescope   ( JWST) : 2270, 495  MHz.

Capstone Photon R/B  2270.38 MHz

TIANHE (Chinees ruimtestation) core module 2232.220 MHz FM ; 2250.720MHz FM. 2208.722 MHz FM

Changshagaoxin 2409.000MHz FM 9600Bd

 TianYI 2  2403.000MHz   ODFM



MMS-3  2280 MHz

GOES 13   2208MHz ????



BlueWalker-3  2245 MHz

De Nederlandse militaire satelliet Brik-II (Norad 48876) is meerdere keren ontvangen op 2285 MHz

 ISS  TDRS : 2287.5 MHz

ISS ACS : 2265 MHz

Chandrayaan-3 : 2203 ; 2241 ; 2268 ; 2284 MHz



--------------------------------------------------------------------------------------------------------------------------

X band

Lucy    8444.876    MHz  ( kanaal 36 ?)

            8445.77      MHz  ( nog te bevestigen , zelfde of Maven)

Maven    8445.77 MHz



Chang'e-3 lander (cn)   8470.0 MHz ,  8496.0 MHz

Chang'e -5 (cn)    8486 MHz , 8471 MHz

Tianwen-1  8430 MHz

AEOLUS      8040MHz ?

JUICE :

    F= 8435,9512  MHz

     F " on board " =  8436,0516 MHz

     Doppler shift  :   - 92497  Hertz

    Signal strength > + 40dB{Hertz}

    73    Bertrand F 5PL



 ITU NOTIFICATION (f[MHz], BW [KHz]):

8421.67, 100

8432.21, 100

8439.88, 100

8450.43, 100

8436.05, 12000

32057, 22900

32270, 50000

Ephemeris up on JPL Horizons object -28

(Scott Tilley)

ADSN [ 80 : De MMDS aan de tand gevoeld]

Ik heb dus een MMDS downconvertgor van BOTE liggen die ik nog nooit aangesloten had.

Wel , dat heb ik nu toch gedaan . De identifikatie op de convertor was niet aangestipt met welke lokale oscillator deze werkte ,maar blijkbaar had ik vroeger deze al eens opgedaan want er was een papiertje bij met als opmerking " 1998 MHz ? "

Dit zou best kunnen want het xtal dat er in zit is er een van 7.804687 MHz en als ge dat vermenigvuldigt met 256 ( voor de PLL neem ik aan) , komt ge aan die 1998 MHz.

Volgens de datasheet op het internet ( er zijn nogal wat verschillen) zou deze een bereik hebben van 2200 - 2400 MHz. Dus ideaal voor DSN.

Het datablad.

De ruisfaktor is niet denderend ,maar dit kunnen we oplossen door er een betere LNA voor te zetten.

Toch heb ik eens de doorlaat op een simpele, niet echt meettechnisch ok , gemeten.

Ik heb aangeduid waar de S-band zich bevindt ( gele zone) en waar de WIFI zich manifesteert , deze laatste moeten we absoluut vermijden . De doorlaat is hier echt wel een heel stuk breder dan op het datablad , alleen ziet men een deuk rond 2550 MHz ( in het goen aangegeven.

Op de foto is ook het binnenwerk te zien met een bandfilter ( denk ik).

Als ik dit zou willen gebruiken , dan moet ik

1. Een goeie LNA ervoor zetten

2. Een LPF filter maken voor deze convertor die begint te kantelen op 2300 MHz.

ADSN [ 79 : Op zoek naar de juiste weg]

Ik ben nu al 78 afleveringen op zoek naar een installatie voor het ontvangen van DSN signalen.

Er is al een lange weg afgelegd met zijsprongetjes naar EME , maar dit alles in functie om ervaring op te doen.

De tracking staat op punt , ttz , ik moet nog het één en ander manueel starten , maar dat is voorlopig bijkomstig.

Ik kan de toch vrij zwakke EME signalen ontvangen en decoderen. Ik moet nog eens kunnen bewijzen dat ook mijn pc-klok nu synchroon meeloopt met de stratum-tijd , maar op het huidige moment zijn de maan efemeriden mij niet gunstig gezind.

Eénmaal dat gelukt ga ik dit verlaten en zetten we de zoektocht verder.

Welke weg sla ik nu in om uiteindelijk bij 8,4 GHz uit te komen ?

Ga ik eerst naar 10 GHz en probeer ik DL0SHF te ontvangen , of ga ik eerst naar 2.2 GHz om de ronddraaiende probes/satelitten  in de buurt van de aarde /maan of nog verder te ontvangen?

Voor het eerste kan ik wel een gemodificieerde LNB gebruiken , zoals ik gebruik voor OSCAR 100 , voor de andere band zal er meer werk zijn .Een helical voor 2.2 GHz met daarbij nog een convertor naar een lagere MF.

Ik heb nog een MMDS down convertor liggen xtal gestuurd. Als ik deze laat vooraf gaan door een LNA met lage NF en het xtal laat sturen door mijn GPSDO zou ik een stabiel ontvangstsysteem kunnen hebben.

Nog eens over slapen.

EME [ Eindelijk , ontvangst in de Q65 mode via de maan. ]

 Q65 - 60 C is de meest gebruikte mode op 23 cm in EME.

Het was mij nog niet gelukt om deze mode succesvol te gebruiken ,maar nu wel.

Vermoedelijk waren mijn WSJT settings niet goed . Dankzij ON5GS , Dirk , hebben we ze eens overlopen en ik had "decode after EME delay "vergeten aanvinken .

Toch moest ik wachten tot de volgende morgen omdat de maan al foetsie was .

Deze morgen dan opnieuw opgestart en voilá het wonder was geschied.

Is het nu de reboot of het vinkje , het werkt nu naar behoren.





Het resultaat ziet U hieronder.

Er is echter maar  één maar. De DT ( tijd tussen zenden en ontvanst) moet in de buurt van 2.6 sec zijn naargelang de afstand van de maan tot de aarde.

Bij mij is dit een halve seconde méér. ook ON4AOI wees mij erop in de HB9Q chat.

NTP aangepast naar een pool uit Belgie. Moet dit nog verder onderzoeken.

Zo ziet de Q65-60C mode eruit in WJST-X.

EME [ I5MPK via de maan ]

Deze morgen I5MPK ontvangen via de maan in CW

.

Het was op het nippertje want de maan was nét buiten mijn bereik aan het gaan .

Ik kan namelijk niet boven de 50° elevatie maar doordat de openingshoek groter is dan de maandiameter ( relatief) kon ik toch nog wat ontvangen.

Zoals ondertussen wel bekend is het schuin lopen van de signalen in de waterval een gevolg van het doppler effekt van de maan.

De commentaren op de reflector van HB9Q

Pete zijn werkingscondities :

200W in 10m mesh dish

Nog eentje , ontvangen als de dish reeds 9° buiten mijn bereik was .

QSO te zien op 1296.020 . Waarschijnlijk DG5CST en IK2DDR .

Ge ziet twee sporen , het één al iets duidelijker dan het andere.



ADSN [ 78 : Op zoek naar een geschikte pijp voor 8,4 GHz : deel 2]

 In deel 2 gaan we de lengte berekenen van de pijp.

Omdat het golffront in een pijp zich anders voortplant dan in de vrije lucht wordt ook de interne golflengte overeenkomstig langer.

Dat voortplanten gebeurt op een zig-zag wijze met interne reflecties , en ik denk dat dit zich ook zo voordoet bij glasvezel.

De berekening van deze golflengte kan weer gebeuren met een formule.

U ziet dat de golflengte in de pijp bijna tweemaal de golflengte wordt dan in de vrije ruimte.

Hier moet dan ook aandacht aan besteed worden bij het bepalen van de pijp die als feed zou gebruikt worden .

Dit is berekend voor 8.5 GHz , in feite had ik beter een lagere frequentie berekend zodat ik niet in de problemen kom .

Voor een QRG van 8.0 GHz wordt dit :  78.10 mm en dat is zelfs méér dan tweemaal de vrije golflengte.

Stof tot nadenken.

ADSN [ 77 : Op zoek naar een geschikte pijp voor 8,4 GHz ]

 Uiteindelijk wil ik er toe komen dat ik iets kan ontvangen op 8,4 GHz . De testen die ik nu maak op 23 en 13 cm zijn maar tussenstappen.

Wat ik al weet is , dat ik een( koperen) pijp moet vinden voor deze frequentie.

De bekend LNB ' s voor OSCAR100 of de gewone satelliet TV zijn te smal voor deze frequentie , maar wat moet het dan wél worden .

Al mijn nota's en boeken opgesnord om een formule te vinden en deze is voor een circulaire pijp de volgende naargelang de bron :



Radio Bulletin april 1985  L Foreman PA0VT:

De interne diameter moet liggen tussen 0.6 tot 0.7 ƛ ( nogal summier)

Voor een  golflengte van 8.4 GHz( 35 mm) is  dat tussen  :

1.    35 mm x 0.7 =  24.5 mm

en

2.   35 mm x 0.6 =  21 mm



VHF UHF manual Fourth Edition p 9.27   :

ƛc = 3.412a , waarbij a de straal is en ƛc de cutt off frequentie.

Dit komt neer op ƛc =1.706 d, waarbij d de diameter

Voor 25mm komt dat uit op 7,034 GHz , niet ver van onderstaande berekening

Internet :

www.everythingrf.com



Ik heb hier de waarden ingevuld voor een koperen pijp van 25mm intern.

De kleinste frequentie die er nog door kan is dus 7.02 GHz.

Dus onze 8.4GHz kan gemakkelijk passeren.

Een smallere pijp van 19 mm (is ook ongeveer de interne diameter van de LNB)

heeft reeds een cut - off frequentie van 9.24GHz , dus niet meer toepasbaar.

De lengte van de pijp speelt ook nog een rol , maar dat is voor de volgende aflevering.

ADSN [ 76 : Dissectie van een Octagon LNB ]

 Ik had hier nog een oude , gemodificieerde octagon LNB liggen waarvan ik niet meer wist of die nog werkte of niet.

Ik heb hem eens helemaal ontleed en de maten van de probes opgenomen .

Misschien dat dit later nog eens van pas kan komen.





De drie chips hebben volgende bestempeling:

3513 113T

De tuner/pll chip

JACQ BAGH 2H

De spanningsstabilisator

78S33M

Xtal ( was) 27.000MHz

Overzicht van de print ook te zien op deze link:

Ocatgon OSLG green HQ

ADSN [ 75 :Baken en vliegtuigtrails ]

 Ook niet direkt deep space , maar ik had mijn 23 cm helcal gespoten om te beschermen tegen roest en daarmee de helix afbroken . Dus opnieuw  samengestoken , afgeregeld en  terug gemonteerd als feed.

Ik kreeg bij het nakijken op de sdr , het baken ON0VHF te zien en te horen .

ON0VHF bevindt zich in Louvain La Neuve ( Wavre) en bevat verschillende bakens op verschillende frequenties , 23 cm is er één van op 1296.875 MHz ( en bij mij 300 Hz méér).

Het uitrichten dankzij opzoekwerk in QRZ.com naar de juiste AZ instelling gaf een nog sterker signaal. Ik zit nu op AZ 145° en EL 15°.

Het mooie is dat ge de trails van vliegtuigen in de buurt prachtig ziet verschijnen .

Zoals ik al schreef , geen deep space maar wel eens leuk als afwisseling.





Wat je ook veelal ziet en hoort is dat , wanneer het doppler signaal van het vliegtuig en het rechtstreeks signaal van het baken elkaar overlappen dat ze dikwijls in fase zijn en daardoor eventjes sterker erdoor komen .Je ziet dit ook op de opname dat het kleurt verandert van geel naar rood.

ADSN [ 74 :Verzwakking coax ]

Vandaag eens mijn coaxverzwakking gemeten.

Het is nogal een lange kabel . De lengte weet ik niet precies en is ook direct niet nodig maar de verzwakking is wel interessant.

Hier is het resultaat . Omdat ik met de nanoVNA niet het begin en uiteinde kon bereiken heb ik het opgelost met een tussenstukkabel waarvan ik natuurlijk eerst zijn eigen verzwakking heb gemeten.



Op 23 cm mag ik dus rekening houden met een verzwakking van ca 15 dB.

OSCAR 100 [ Portable setup]

De oscar100 meeneem installatie is vandaag wat aangepast.

Tijdens de velddag vastgesteld dat een vorm van afstelling in hoogte wel wenselijk was.

Hiervoor heb ik oude lijmtangen opgeofferd om deze driepuntsregeling te maken . Ook van het oude statief zijn wat spullen gebruikt o;a. ook de schijfjes die ik nu aan de lijmtangen heb gelast ( min of meer) ;

Het werkt goed , vind ik zelf en met een inclinometer -app op de gsm héél gemakkelijk af te regelen .

Nog eens testen met alles aangesloten en dan zijn we weer een stapje meer mobiel.

Enkel nog alles voeden uit een accu ipv uit de netvoeding  .

ADSN [ 73 :Nieuwe Y factor bepaling ]

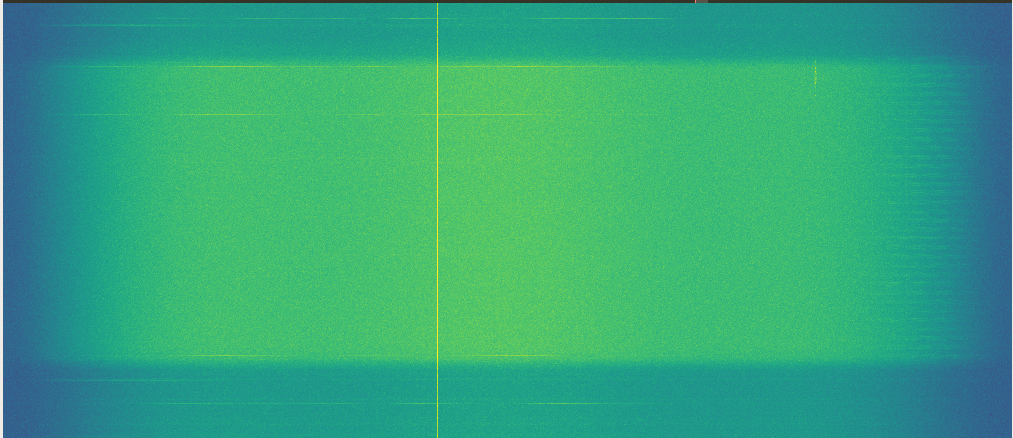

 Vandaag een nieuwe Y factor bepaald . Deze morgen was het sterrebeeld LEO in mijn bereik en dat is toch één van de punten in de ruimte waarvan het geweten is dat het een koude zone is.

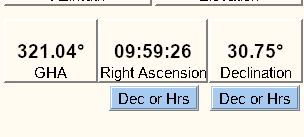

Daarom deze vergeleken met de zonpositie die op dat moment aanwezig was. Het AZ was bijna gelijk maar de EL was voor de zon ietsjes boven de 12° en van LEO net binnen mijn hoogtse bereik en dat is 50 °

Ik meet nu een goeie 4dB . Op het einde stijgt de curves nog lichtjes en dat is te wijten dat 12° niet echt helemaal vrij is . Op 16 ° was er nog een tweetal tienden bijgekomen.

De skymap tijdens de meting

U ziet LEO met het groene bolletje linksboven  aangeduidt.

De verticale groen lijn is de UTC tijd.



De termen  GHA   Ra en Decl  moet ik nog eens goed uitvlooien.





Ik vermoed als de tijdslijn het groen bolletje snijdt , dat LEO dan precies voor mij in het zuiden zit. Ik volg dit op.

De berekening in EMEcalc tijdens de meting, ze berekenen 4.5 dB

ADSN [ 72 : Linkbudget met huidige opstelling ]

Met EMEcalc eens de waarden ingevuld die ik ter beschikking heb.

Voor de LNA baseer ik mij op de meting aan dezelfde LNA door DD1US ( zie verder op de blog) en deze zou 0.8dB zijn @ 1300 MHz

De efficiency van de schotel heb ik op 50 % gezet , VK3UM stelt zelf 64,7 % voor.

Voor zonneruis krijg ik dan waarden die op ca 4.5 dB ( n = 50%) en 5.18dB ( n = 64.7%) liggen , héél dicht bij mijn gemeten waarden .

Ik hou dus verder NF = 4.5 dB aan voor mijn setup.

ADSN [ 71 : EME signalen --> antwoord van PI9CAM ]

Vraag gesteld aan PI9CAM of ze echt op dat moment in de lucht waren op die frequentie.

Hier is het antwoord:

😀

ADSN [ 70 : Eerste EME signalen ?]

 Vandaag had ik geluk dat PI9CAM testen aan het doen was met SP3XBO.

Hierdoor heb ik enkele signalen kunnen meepikken .

Zijn dit de echte EME signalen ?

Wel ,ik heb er goede moed op , want er zijn 2 voorwaarden vervult .

1. Het is de juiste frequentie ( 1296.110 MHz) rekening houdend met de dopplershift.( ongeveer 400 Hz op dat moment)

2. De dopplershift is te zien in het signaal . Het is afnemend in frequentie .

Weer een stapje verder

OSCAR 100 [ Experiment tijdens de velddag]

 Tijdens de velddag op de lokatie van Sectie Waasland ( ON6WL/P) eens een mobiele opstelling geprobeert en enkele contacten gemaakt via OSCAR100 /QO100.

De opstelling moet stabieler en alles proberen te voeden uit een 12 V accu.

Het was een goede test.

Hieronder een frontfoto van de samenbouw van de LNB en de helical uitgelijnd na elkaar.

Er werd onderander gewerkt met Brazilie, Namibië en Zuid Afrika.

Vermogen ergens tussen 3 en 4 watt aan de helical.

ADSN [ 69 : Eindelijk ,een goeie meetmethode voor zonneruis.]

 Ik had al enkele pogingen ondernomen om een goeie ruismeting te doen op 23cm maar ik vond niet echt een methode die repeteerbaar was en dezelfde data gaf.

Nu is het me wel gelukt. In eerste instantie met WSJT10 ( niet de WSJTX) want daar kunt ge in EME mode toch welke elke sec een meting doen , maar nog handiger is eigenlijk Spectravue in continuum mode

Hier is het te vinden : https://www.moetronix.com/spectravue.htm.

Dit is wel een Windows programma maar liet zich vlot installeren onder Wine.

De meting is een Sun/Cold Sky vergelijking en het verschil wordt de Y factor genoemd.

Mijn meetmethode:

Eerst heb ik een goede koude plek opgezocht tussen 90° en 180° azimuth , omdat dit de  hoek zijn  waar er geen obstructies zijn van bomen e.d. , toch zekers niet boven de 20 ° EL.

Bij mij waren er twee , maar die ene zat wel heel laag in EL en ik verdenk ervan dat er een deel van de haag meegenomen werd in de meting.





De koudste repeteerbare plek zit ergens tussen 160 en 170 ° AZ bij 50° EL.

Dit is dan ook mijn cold referentie. U ziet ook in het rekenblad twee velden met gele achtergrond. Dit zijn posities waar op dat moment de zon ongeveer zich bevond. U ziet dit ook in de ruistoename .



Eenmaal dat gedaan was het de beurt om echt naar de zon te wijzen en dan daarna er van weg te draaien en vice versa.

Het resultaat is hieronder  te zien.

 Mijn Y factor is ongeveer 4.5 dB. Ik weet niet of dit goed is of slecht , maar ik hoop later dit wel te weten te komen .

Nog een watervalletje , waar ge duidelijk de ruistoename ziet.









Dit zijn de GQRX instellingen :



QRG  : 1296.220 MHz ( dit om een birdie te vermijden)

BB 39.9 KHz

Mode USB

RF gain 30 dB

AF gain 21.7 dB

AGC   OFF ( belangrijk !!! )



De pieken die te zien zijn op het signaal is een wederkerende burst. Ik vermoed van een of andere radar.

In Spectravue:

FFT ave : 20

Smoothing 10 .

Nog een opmerking over de RF gain in GQRX.

U moet deze instellen zodanig dat nét de ruisvloer begint te stijgen , anders zijn de meting onbetrouwbaar.

De SFI index was 100 ( misschien nuttig voor laters)

OSCAR 100 [ Enkele settings om te onthouden]

Geheugensteuntje :

Link waar ge de juiste positie kunt berekenen voor uw standplaats:



https://eshail.batc.org.uk/point/



Setpoints volgens BATC : 152.9° AZ en 27.9 ° EL  en LNB skew -16.6 °



Mijn elevatie voor een offsetschotel : 1.5 ° gemeten met app.

Mijn elevatie voor de prime focus schotel : 26.6 ° gemeten met app.

Volgens berekening 27.9 ° en volgens positieuitlezing  27.02°.



Ik moet zeggen dat het niet echt op aankomt  , alles binnen een graad blijft werkzaam met de 1.4 m schotel.

Positie volgens Gpredict: 152.86 ° AZ en 27.90 ° EL

ADSN [ 68 : Verdere paraboolwerken ]

 Niet echt ADSN , wel parabool gerelateerd

De ontvangstparabool voor OSCAR 100  voorzien van een deftige box om de filter te behuizen .

Deze filter scheidt het opgestuurde GPS gelockte oscillatorsignaal van 27 MHz van de Leo Bodnard en het uitgangssignaal van de LNB  en voorziet dezelfde LNB van de nodige 12V voor de NB werking.

ADSN [ 67 : Tracker in werking]

 Alles is nu opgebouwd , dicht bij de schotel; In feite sta ik even ver of het najaar van 2020 , uitgenomen dat nu alles netjes is ingebouwd en niet meer op de broodplank in het tuinhuis resideert.

De voeding is nu ook apart voorzien van een schakelaar zodat ik snel alles veilig kan afschakelen .

De opstelling met de controlbox en voedingsbox







Testen van de software door de zon te tracken en kijken of de schaduw in het midden van de parabool valt.



De software bestaat enerzijds een zelfgeschreven rpi sturing van beide rotoren die de settings krijgt via tcp/ip verbinding met een python programma dat Skytrack  doet lopen . Dit laatste is te vinden op Github :

https://github.com/ghostop14/skytrack

Later zou ik graag zelf een python met gui schrijven waarmee ik dit kan doen tesamen met een reeks andere commando's die ik nodig heb.

Bv : manuele ingave van posities zoals parkeerpositie of het laten kalibreren van de origine. Ook een visuele aanschouwing van de positie is wenselijk.

ADSN [ 66 : Het geheel]

 Voeding , controller en klemmendoos nu samengebouwd tot één geheel.

Voorlopig ook al getest.

Volgende stap is dit geheel monteren dicht nabij de schotel.

Hiervoor zijn wat tuinwerkzaamheden nodig , die ik van het weekend nog afgewerkt wil zien .

ADSN [ 65 : H-bridgen gebouwd , getest en samengebouwd ]

 Stilaan begint het einde in zicht te komen .

Alle onderdelen zijn nu samengebouwd en voorlopig getest zonder de rotoren .

De sekwentie is te volgen dankzij de vele led's die ik voorzien heb .

Nu nog defintief in de kast bouwen en er tesamen met de voeding één geheel van maken .

Hopelijk blijft het goed weer en kunnen we buiten testen.

ADSN [ 64 : Le Beaujolais nouveau est arrivé ( H-bridge pcb arrived) ]

 Juist mijn printen ontvangen uit China.

Zien er mooi uit en in feite snelle levering , een goeie week .

Voor en achterzijde van de print.

ADSN [ 63 : Voeding afgewerkt ]

De voeding is nu ingebouwd en getest.

Er zijn aparte zekeringen voorzien voor de I/F print en één als reserve.

Een oud signaallampke heb ik ook nog gevonden en dient om aan te duiden of de 230Vac aanwezig is.

ADSN [ 62 : Mock - up voor de rotorcontroller ]

Als ik wat geluk heb , kan ik alle onderdelen voor de controller toch in één box onderbrengen .

D.m.v. wat knipwerk in karton kan ik alleszins mij een idee geven hoeveel plaats ik in beslag zal nemen .

Ik moet wel nog rekening houden dat er draden in de connectoren moeten kunnen , maar ik denk dat het zal lukken.

ADSN [ 61 : Een voeding voor mijn AZ/EL rotor ]

 Bij mijn eerste testen gebruikte is mijn labo voeding om de motoren aan te sturen .

Ik moet deze natuurlijk vervangen door iets dat blijvend aan de parabool kan blijven staan .

ik had nog twee oude HITRON HLS24- 3.6 geregelde voedingen liggen maar beide hadden wel iets .

Een zoekopdracht op internet gaf mij geen schema , dus ik heb het zelf maar opgetekend , van print dus naar schema.

Ik weet niet of alles 100% klopt maar het is werkbaar.

De ontwerpers hadden deze voeding zo ontworpen dat de printplaat héél moeilijk te demonteren viel. De print zat namelijk vast via de 2N3055 aan het chassis en de printbanen liepen onderaan de print zo dat deze niet te desolderen was.

Uiteindelijk is met warme lucht de boel opgewarmd langs boven en tussenin , daarbij is één baantje gesneuveld maar toch herstelbaar.

Hier een foto van de originele HITRON HLS 24 -3.6 voeding.

Er is hier wel een grote condensator verwijderd.

Na veel puzzelwerk kwam is tot dit schema.

Om de voeding te kunnen inbouwen in mijn voorziene kast heb ik het chassis in twee gezaagd en de transistoren naar buiten gebracht via bekabeling ipv terug op de print te solderen . Dit gaf mij meer vrijheid in de opstelling.

Een vergelijk tussen oud en nieuw.



En zoals ze zal worden ingebouwd.

Alhoewel de label op de voeding zegt dat ze 3.6 A aankan , zal dit wel een piekwaarde zijn.

Ik heb ze mbv enkele autolampen afgeregeld op een stroomlimiet van 2 A . Dit moet in principe voldoende zijn , maar zal ik toch nog moeten uittesten.

ADSN [ 60 : Een printontwerp voor mijn AZ/EL rotor ]

Ik stuur mijn beide motors voor AZ en EL aan met een zelfgemaakt ontwerp van een H bridge  en dat gebouwd is op een proefprint.

Ik wil dit wat netter hebben om dan ook in te bouwen in een waterdichte kast dat bij de parabool moet komen .

Het ontwerp is gemaakt in Kicad , een vrij verkrijgbaar EDA en dat bij mij onder Linux héél goed werkt.

Kicad EDA

Ik moet alles nog eens dubbelchecken , maar mbv de Design Rule Checker (DRC) in het programma moet alles lukken.

Hierbij een fotoke van de geleverde prestatie.
