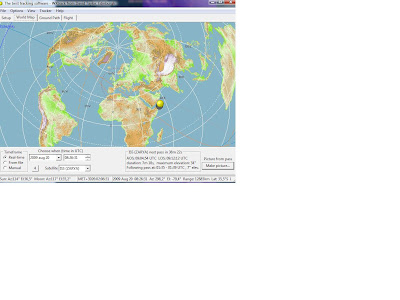

Als U WXtrack download (vrij) en installeert kunt U de space shuttle en ISS zelf volgen .
Zie bij links onderaan voor de snelkoppeling. U ziet dan iets zoals bijgaande foto.

woensdag 26 augustus 2009

Projekt twaalf en dertig : Graves deel 10

Nu de opgeklaarde periodes waarschijnlijk stilleksaan verdwijnen zal ik mij genoodzaakt zien om een trackingssysteem te bouwen zodat ik de maan e.d. kan volgen zonder te kijken waar ze zit.
Daarvoor beschik ik over een "zware" pan en tilt installatie die geschikt is om om te bouwen naar een AZ / EL systeem .
De aansturing kan via het WXtrack programma via de seriele of parallelle uitgang en de nodige randapparatuur .
Dit zal niet in één twee drie af zijn maar ik was toch al van plan zoiets te maken , dus wat let mij ?

Wordt dus een lang verhaal ...

ON4AOL , Luc

zondag 23 augustus 2009

Projekt twaalf en dertig : Graves deel 9



KLIK OP DE FOTO !

Hierboven een collage van verschillende tijdstippen van de reflecties van Graves via de maan .
De verticale rode lijn is ons referentiepunt ( hier zijn nog weerkaatsingen te zien van vliegtuigen van de radar )U ziet onderaan dat de stipjes ( drie per minuut)zich links van deze referentielijn bevinden en dat komt overeen met het feit dat de maan zich nog naar de radar (en mij) beweegt.Omstreeks 13h25 kwam het zuidpunt en iets later staan de stipjes langs de rechtse kant en verwijdert de maan zich t.o.v mij en de radar .
Ik heb de metingen kunnen volgen totdat de maan " achter" mijn huis verdween en de signalen weg waren .Voor de aandachtige kijker : de aanduiding van de frequentie is inderdaad verkeerd want de linkse kant van de referentielijn moet inderdaad in frequentie lager zijn dan de rechtse kant . Dit komt doordat ik bovenmeng , in CW mode staat en nog niet gevonden hoe ik dit moet goed krijgen .
Indien me enkel de passage " voorbij" in beschouwing neemt zien we een dopplerverschuiving van ca 250Hz tot zover ik kon meten .
Het zou interessant zijn om dat ook eens te berekenen . Voelt iemand zich geroepen ??


ON4AOL , Luc

Opnieuw contact tussen ISS en Belgïe

Zie onderstaand uittreksel uit het Amsat weekly bulletin nr AN-235

An Amateur Radio on the International Space Station (ARISS) contact has been
scheduled for Volkssterrenwacht Urania in Hove, Antwerp, Belgium on Monday,
August 24 at 10:22 UTC via telebridge station W6SRJ in California, assuming
STS-128 launches on August 24. (If STS-128 is delayed, the contact will be
rescheduled for Monday, August 24 at 11:30 UTC
through telebridge station VK4KHZ
in Australia.) Urania is a public observatory that raises public awareness of
astronomy, meteorology and astronautics. A range of activities and services are
available: lessons for beginners and the experienced, guided tours of the
observatory, an extended documentation center, various publications, stargazing
evenings, conferences, Urania Mobile (Flanders' first mobile observatory) and
the astroshop. This "Space Talk" will boost activities at the start of the new
season.

Ondertussen blijkt de STS128 lancering verdaagt naar volgende datum

Mission: STS-128
Orbiter: Discovery
Primary Payload: Leonardo Multi-Purpose Logistics Module, science experiment racks, COLBERT treadmill
Launch Date: Aug. 25
Launch Time: 1:36 a.m. EDT
Launch Pad: 39A
Landing Date: Sept. 6
Landing Time: 8:40 p.m. EDT
Landing Site: Kennedy Space Center, Florida
Mission Duration: 13 days
Inclination/Altitude: 51.6 degrees/122 nautical miles

donderdag 20 augustus 2009

Projekt twaalf en dertig : Graves deel 8


Nogmaals de ISS ter bevestiging .
Zelfs tweemaal door het beeld ( komt door het sweepen van de radarbeam).
Onderbreking tussen de twee streepjes zou moeten overeenkomen met de sweeptime van de beam .Dat zal ik nog eens uitvlooien

ON4AOL , Luc

Projekt twaalf en dertig : Graves deel 7





Eerste tekenen ?

Op, de foto ziet U links kleine streepjes op regelmatige afstand . Dit ZOU de maanreflekties kunnen zijn van de Graves radar . Deze pulsen zijn in theorie ong 3 sec lang en repeteren zich om de 19.2 sec .
Dat zou betekenen dat er 3 in een minuut zouden vallen en dat komt al aardig overeen.
Op de uitsnede ziet U een programmaatje dat weergeeft welke " beam" van de radar zich op welk moment bevindt ( rood vierkantje) en een blauw vierkantje dat de positie van de maan weergeeft .U ziet dat op dat moment de voorwaarden voor zowel azimuth als elevatie waren voldaan .Ik had het geluk dat óók de zon zich op dezelfde coördinaten bevond dan de maan ,hierdoor kon ik de antenne gemakkelijk manueel uitrichten.

Opstelling : de al bekende tuner met achterzet TS440S en een " halve" 7 elements cushcraft yagi zonder préamp en ca 15 m aircell 7 kabel.

Naschrift : Zojuist op een website ontdekt dat het verschil tussen de rechtstreekse tropo-ontvangst en de maanreflektie een frequentieverschil zit van 200 Hz . Is bij mij ook ongeveer het geval , dus weer een teken dat het wel degelijk van de maan komt !

zondag 16 augustus 2009

Projekt twaalf en dertig : Graves deel 6


Ik denk dat het mij gelukt is om de ISS via reflectie van de GRAVES Radar te ontvangen.
Dankzij ON4ZK , Gaspard , wist ik wat ik ongeveer moest verwachten .
Op de foto ziet U in het omkaderend deel een blauwe lijn . Daar net onder ziet U een heel fijn lijntje in dezelfde richting: dit is ISS.Klik op de foto !
Nog een uitsnede met de plaats waar ISS op dat moment was . ISS moet namelijk in de afstraalhoek zitten en die zou tussen 15 en 40° elevatie zijn .Op dat moment was die ongeveer 37° vanuit de radar gezien , op moment van de "biep" nog iets minder zelfs .Ge hoort hem duidelijk een sweep maken en in toon verhogen ( zoals het moet volgens mijnheer Doppler als de ISS naar de bron toekomt).

Installatie: ontvanger met TV-tuner en als achterzet de TS440S in CW mode maar met 1.8kHzbreed filter . Antenne was gewoon de rondstraler ( tussen de bomen).

ON4AOL, Luc

Gezocht : oude TV -antenneversterkers



Ik ben op zoek naar oude antenneversterkers en/of filters,ttz voornamelijk de behuizing ervan . De inhoud mag dus defekt zijn .
Hierboven een voorbeeld van een UHF/VHF filter van Johansson, let op de gedrukte spoelen !
Dat was " high tech" in die tijd .

ON4AOL, Luc

vrijdag 14 augustus 2009

Signaaltje nodig ?

Soms hebben we een signaaltje nodig om het één of ander te controleren of af te regelen .
Niet iedereen beschikt over een rotstabiele HF generator die tot in de UHF band loopt .
Als je tevreden bent met een draaggolfje zonder modulatie erop , kun je volgende truuk toepassen die ik reeds jààààren gebruik.

Neem één of andere moderne ( PLL) ontvanger waarvan je het MF weet en die in de frequentieband valt waar je het signaaltje wilt .

Bijvoorbeeld , je wilt je WX antenne , ontvanger of préamp afregelen .Dan heb je nood aan laat ons zeggen 137.500 MHz. Sommige generatoren kunnen dit geven maar vergeet dan vooral je vélo niet om achter de drift aan te bollen.
Neen , je neemt je beruchte ( breedband)ontvanger ( cfr scanner) en stemt af op 137.5 MHz + MF ( bv 10.7MHz) = 148.2 MHz . De VCO in je ontvanger zal netjes op 137.5 MHz staan ( in geval van ondermenging , anders moet je afstemmen op 126.800MHz).
Dit VCO signaaltje "lekt" nog genoeg om op te pikken met je af te regelen ontvanger.
Als ik dit toepas kan ik gerust de bron op 25m afstand plaatsen van de antenne en toch nog het signaal waarnemen . Door steeds verder de bron te zetten kan je het signaal steeds meer verzwakken ( verzwakker per lopende meter HI) .

ON4AOL , Luc

De Maan

Er is op het ogenblik een missie bezig die de maan opnieuw verkent .
LRO is de naam van het beestje .
Zie volgende interessante sites :

LROC
en
LROC Blog


ON4AOL , Luc

UHF/SHF communicatie

Interessante link " SATCOM" bijgevoegd bij " LINKS" onderaan de blog .
Deze gaat over allerlei communicaties met satellieten en deep space .


ON4AOL , Luc

Meteoren-ontvangst : deel 8


Resultaat van enkele dagen en nachten meteoren jagen ziet U hierboven
Hoe meer naar de rode kleur hoe meer detecties per uur .
Het was een leerrijke ervaring die mij SpecLab op een andere manier heeft leren kennen en nu weet ik ook hoe ik lijntjes " soft" in SpecLab kan schrijven om bepaalde delen te bewaken , zoals bv de teller om het aantal meteoren te tellen .
Ik ben ook in contact geweest met Gerhard ( OE3BGA) om ook zijn systeem in gang te krijgen en ervaring uit te wisselen , alsook met Chris Steyaert ( oud-voorzitter VVS) en Gaspard ON4ZK , de maker van het baken in het AStrolab in Ieper, die ik allen bij deze wil bedanken .

Ik sluit dit hoofdstuk af, maar de ervaring zal mij toelaten over te gaan tot het volgende : het detecteren van de GRAVES radar via de maan .

ON4AOL , Luc

maandag 10 augustus 2009

Meteoren-ontvangst : deel 7

As alles goed gaat bouw ik mijn nestwebcam nog om naar een webcam die NO zal gericht zijn tijdens de perseïden , in de hoop " iets" vast te leggen . Het is wel geen " streaming" maar met een beetje geluk zien we wat .

Ik laat nog wel iets weten ...


ON4AOL , Luc

zondag 9 augustus 2009

Meteoren-ontvangst : deel 6

Verwachtte pieken van de perseïden
bron: G7IZU, Andy

Peaks 2009-08-12 ~05h00 UT ZHR <10?
~09h00 UT ZHR ~10-100 (c.1610 trail)
~17h30-20h00 UT ZHR 100 (Main peak

Veel succes , en als er één valt in uwen hof laat het mij weten ...

PS : Ik hoop dat Frank ( ISS ) een goed schild heeft daarboven ?

Ondertussen vastgesteld dat 48.250 MHz voor mij het best is , denk ik . De andere geven teveel " rommel" , vooral 55.250 MHz ( Luik).Dat van Ieper (49.990 MHz) is goed om de vliegtuigen te tellen ...

ON4AOL, Luc

zaterdag 8 augustus 2009

Meteoren-ontvangst : deel 5


Stillekes aan beginnen we het onder de knie te krijgen .
De juiste settings zijn niet altijd simpel te achterhalen maar kom het houdt ons weg uit de café's .

Deze foto is met het baken van Astrolab in Ieper . De gekrulde lijnen zijn vliegtuigen ( ik moet toch eens proberen of de ISS ook niet te spotten valt !)en de omcirkeld zijn waarschijnlijk meteorieten . De grote noemen ze blijkbaar fireballs en de kleine zijn de "normale".
Ondertussen dankzij een script van Andy G7IZU ook een tellertje om deze te tellen maar dit werkt nog niet selectief genoeg, maar wat niet is kan nog komen ...

Wordt vervolgd ...

ON4AOL, Luc

donderdag 6 augustus 2009

Gezocht : 70cm modulekes voorbeeld 2


Nog een voorbeeld van 70cm modulekes waar ik naar op zoek ben , dit is er één uit een draadloze huisbel .

Wie o wie kan mij dit bezorgen ?

ON4AOL , Luc

woensdag 5 augustus 2009

Meteoren-ontvangst : deel 4

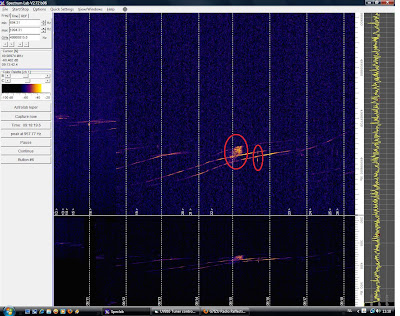

Dit zou het baken van Astrolab in Ieper zijn .
De ietwat gekrulde strepen zijn waarschijnlijk vliegtuigen die het baken weerkaatsen en de " ping" in de cirkel zou wel eens een meteoriet kunnen zijn .

De fijne draaggolf lijkt mij "iets" in frequentie te verlopen , maar dat kan ook mijn systeem zijn .
Ter herinnering , dit alles is zelfbouw en bestaat uit de kanaalkiezer met aansturing via i²c , de TS440 als achterzet en de zelfgebouwde 6m verticale rondstraler .

Meteoren-ontvangst : deel 3



Eerste ontvangst komt binnen !

Gegevens : Kanaal E2 (48.250 MHz) , dat is één of ander TV-station en dat moet ik nog uitzoeken.Genomen tussen 10 en 11 h UTC
Op de foto zijn twee horizontale strepen te zien ( draaggolven ) met daartussen spots die de reflecties op de meteoren laten zien . Wanneer ze te zien zijn, zijn ze ook duidelijk te horen !
Ook nog een foto die laat zien waar de meteoren zich op dat ogenblik bevinden .

Wordt vervolgd .

Meteoren-ontvangst : deel 2



Hier is ie dan , de PW 50 V vertical van pratical wireless .

De totale stralerlengte is 2m74 en is een buisje van 2m en 13mm diameter met daarin en bovenop een buisje van 10 mm en 1m lang .

De spoel was inwendig afgetakt zoals op vorige foto te zien en dit gaf direkt een goede SWR van ca 1 op 1 in het segment van 51 - 52 MHz gemeten via een 15m lange aircell 7 kabel en de brug bij de TX.

Als eerste kon ik ON0GBN openen (Geraardsbergen ?) op 51.930 MHz en daarna de verre DX ( zekers 1km in vogelvlucht ) als first op 6m met ON4AAC , Frank HI

Nu afwachten wat deze geeft waarvoor ze gemaakt is , de meteorendetectie van de perseïden .

ON4AOL , Luc

dinsdag 4 augustus 2009

Meteoren-ontvangst



Zoals beschreven bij mijn project twaalf en dertig moest ik nog een 6m antenne construeren voor ontvangst van oa de perseïden en andere eigenaardigheden rond 50 MHz .

Ik had nog een copy liggen van Practical Wireless van september 1991 waarin de PW-50 Vertical beschreven staat . Dit is een halve golflengte verticale rondstraler die spanningsgevoedt wordt via een parallelle kring . Het lijkt mij wel wat om dit ook eens te proberen . Zoals op de foto te zien is de afgestemde kring al af . Volgende stap is de mechanische opbouw van de rondstraler en de koppeling .
Dit is voor een andere aflevering .

Een beetje uitleg :

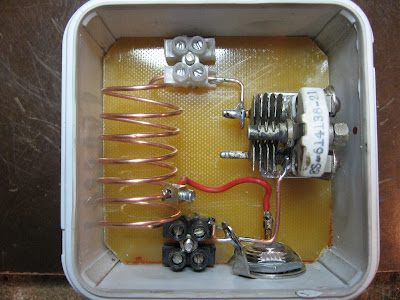

De spoel is gemaakt van 1.5 mm² VOB en de capaciteit is ongeveer 20pF.
De kring uitdippen ! Afstand tussen de windingen is ca 5 à 6 mm . Aantal windingen ca 7. De totale lengte van de spoel wordt dan ca 40 mm .Inwendige diameter spoel is 20 mm.De straler wordt dan verbonden met de top van de kring : dit is een aftakking aan de bovenste luchterklem ( de witte) . Ook als de antenne volledig gemonteerd is met de straler op lengte moet nog steeds een dip terug te vinden zijn . Let op ! Alhoewel hier gebruik is gemaakt van deze klemmen ,dienen ze enkel als houvast voor de spoel . De verbindingen zijn wel geklemd met de vijsjes maar de draden zijn ook gesoldeerd !

Wordt dus vervolgd ....
