ADSN [ 88 : Eerste S band ontvangst.]

Vandaag nog de 12 V injectie op de HPF geplaatst.

Nu kunnen we beginnen testen op de S band met de MMDS convertor .

En deze keer zag ik wel de ruistoename die ge verwacht bij inschakelen van de voeding , dus dat was hoopgevend.

Ik stond ongeveer naar het zuiden  en bij doorlopen van de QRG vond ik direkt al een signaal . Ik weet niet wat het is maar het blijft stabiel , dus geen doppler en daarom vermoedelijk iets stationair of een "spooksignaal".

Het verdwijnt wel als ik de parabool verdraai en het is ook geen sterk signaal op de MF van de MMDS ( ca 200 MHz) want dat heb ik getest. De spiegel heb ik niet getest , dat zou ook nog kunnen .

************************************************************************************

Naschrift 1 juli 2022 : Dit signaal hierboven is bijna 100 % een spiegel.Er zat er zelfs nog een ietwat lager.

Met de ADALM PLuto een signaaltje gestoken op de spiegel ( 1796 MHz)  en dit kwam sterk tevoorschijn.

Ik had nog een BPF van 2400 MHz liggen en deze ertussen gezet.

Het " spooksignaal"  was zo goed of verdwenen en het sterke Plutosignaaltje flink verzwakt . Ook de gehele ontvangst bleek riustiger te zijn .

Hoe dit nu verder moet , weet ik nog niet ....

*************************************************************************************

Volgende test was een doorloop van PROBA 1 . Deze ( Belgische) satelliet is al een oudje en tesamen met de PROBA 2 en PROBA 5 vliegen ze nog rond.

Blijkbaar zijn ze nog aktief , en het was dus het proberen waard .

Ik wist wel de freq  ( 2235 MHz) maar niet de omlopen . Na wat zoekwerk bij Celestrack toch de TLE's gevonden en opgeladen in Gpredict , het trackingsprogramma.

Dan nog de rotator ingesteld in Gpredict zodat de sat automatisch getrackd werd.

En ja hoor , op het juiste tijdstip en frequentie en ook op de juiste positie kwam er toch een ( breedband) signaal door dat ook verdween toen de parabool tegen zijn positielimiet kwam .

Helaas heb ik een schermafdruk vergeten te nemen , hoop dit zo spoedig mogelijk te doen .



21h20

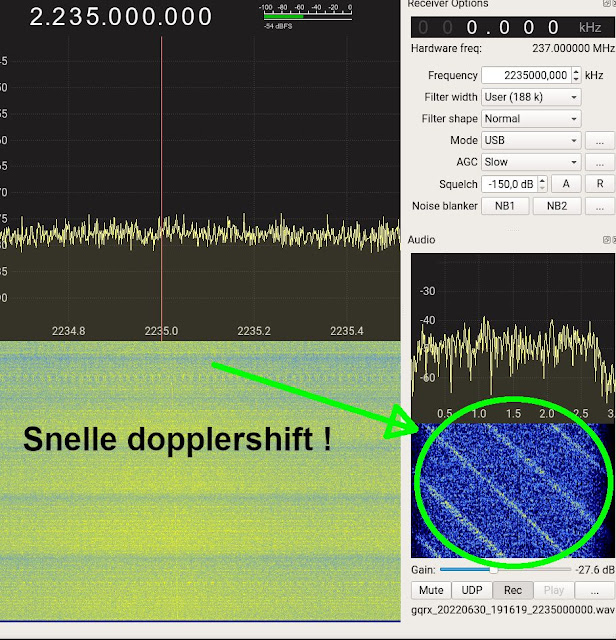

Schermafdruk van de Proba V

Bemerk de snelle dopplershift als  hij over mijn parabool bijna in het zenith passeert!

Dit is dus zonder LNA en met een nog niet afgeregelde helical ( helical staat nog op uplink oscar 100 = 2400 MHz)

Enkel MMDS + SDR dongle in parabool van 1.4 m prime focus met tracking via Gpredict.

OSCAR 100 [IMD produkten]

De laatste tijd zie ik "spooksignalen" op de waterval van de sdr.Vroeger had ik die niet met mijn vaste opstelling maar van zodra ik ben overgegaan op de ( semi-fixed)  portabele opstelling zie ik ze wel .

Dus de vraag stelde zich , wat is er verandert ondertussen ?

Het is zo dat de filters er van tussen zijn en dat de GPSDO nu ter plaatse bij de schotel staat.

Misschien was de uitsturing van de GPSDO naar de LNB te sterk omdat er nu geen 25 m TV coax tussen zit ?

Dit was snel geprobeerd met een 20 dB verzwakker ertussen te zetten maar het enige dat ik nog  kreeg waren de bakens en een sterk amateursignaal klonkt alleen maar sterk vervormd.

Dus dit was het niet . Trouwens de uitsturing is ingesteld op :

+6.4dBm, drive setting 8mA

en dit komt van de specs van Leo Bodnar zelf.

Wat er ook nog veranderd was , was de 5V voeding . Vroeger kwam deze uit een netadapter in de shack maar nu had ik daarvoor een 12Vdc/5Vdc USB omvormer gebruikt , zo een model dat ge kunt kopen om in de sigarettenaantseker in een auto te steken .

Ik heb de USB eens uitgetrokken en in de USB aansluiting van mijn laptop , die toch ter plaatse stond , ingeplugd en voilá het wonder geschiedde. Dus deze omvormer is niet genoeg ontstoord. Ik ga deze later vervangen door een 7805 of iets dergelijks . Wel goed koelen want deze IC moet 2 Watt verdissiperen !





27 juni 2022 : Vervangen door een 7805 . Alles ok nu , geen IMD meer.

ADSN [ 87 : Een HPF]

Nu dat mijn filters afgebroken zijn tussen mijn shack en mijn oude Oscar 100 opstelling ( alles zit nu ter plaatsen in de portabele opstelling), zou ik die TV coax willen gebruiken om het MF van de MMDS  over te brengen van de prime schotel naar de shack. Bij mijn eerste testen met de MMDS in de schotel zag ik echter geen toename van de ruis bij het inschakelen van die MMDS , iets wat ik toch verwacht.

Dit moet ik nog uitzoeken

Ook zag ik wat lager in frequentie via diezelfde coax de broadcast van de FM band serieus binnenkomen .De coax zelf is misschien wel 25 m lang en heeft natuurlijk bij misaanpassing wel de mogelijkheid om het één en ander op te pikken .

Nochtans, kwam de broadcast ook al binnen op een metertje of 2 coax in de shack !

Om dit toch een goot deel te vermijden was een hoogdoorlaatfilter misschien wel nodig . ik heb deze dan ook ontworpen via een calculator van RF-tools:

https://rf-tools.com/lc-filter/

En wat doe je op een regenachtige zomerse dag ? Ge probeert eens iets uit .

De capa's zijn snel gevonden maar de zelfinducties moet jezelf fabrieken .

Ik gebruik altijd het oude programmaatje van  wijlen DL5SWB , ik weet niet of dit nog op internet ronddwaalt , maar desnoods kun je mij een email sturen en dan stuur ik je het op.

Om te weten of de zelfinducties in de buurt zitten gebruik ik de serieresonantie truuk . Dit geeft namelijk een zuigkring en ge ziet al snel op de SA of de combinatie wel juist zit.Met de windingen wat in te duwen ( meer zelfinductie)of juist uit te trekken ( minder zelfinducties) heb je ook een regeling in de hand.

Wel , de verwachtte specs klopten niet met de berekening van RF-tools , maar dit is dan ook theoretisch.

De verzwakking op de 100 MHz die ik wou , was ver van de berekening.

Toen heb ik de midden condensator uitgebouwd tot een sperkring en dan zaten we goed.

Dit is het schema en de uitvoering geworden . Mijn oude tandenborstel heb ik omgebouwd naar een tooltje om de windingen van de spoel te manipuleren om de juiste aanpassing te krijgen .

Bemerk dat de impedantie op 75 Ohm is berekend ( TV -coax !)

Dit is de doorlaat over de gehele span. Ook hier staat de SA op 75 Ohm !

Op 100 MHz -31 dB

Op 200 MHz -0.6 dB ( MF van de MMDS)

Op 740 MHz : 0.96 dB( MF van Oscar 100 )

Op ca 1230 MHz  -3.5 dB ( de 23 cm band)

Dit zijn waarden waar ik mee kan leven .Misschien ook in de buurt van de 23 cm nog een zuigkring maken om eventuele radarpulsen te onderdrukken.

Nog te testen in de praktijk.

25 Juni 2022: Filter werkt goed , de FM broadcast stations komen er niet meer door.

DC spanning injectie toegevoegd om de MMDS vanuit de shack te kunnen voeden .

ADSN [ 86 : De MMDS gemodificieerd]

 Ik heb vandaag de MMDS van BOTE aangepast.

De antenne is verwijderd en is nu vervangen door een N-connector.

Gelukkig had ik er een liggen met een lange centrale aansluiting, maar voor de rest zijn de voorzien gaten van de antennebevestiging precies goed voor een N connector.

Een N connector is ook veel steviger dan een SMA connector en de aansluiting langs de kant van de BOTE is ook nog eens voorzien van een soort o-ring om waterinsijpeling te vermijden . Dus de keuze was rap gemaakt.

Bij het monteren heb ik wel alles geaard, dwz , de behuizing van de BOTE , mijn soldeerbout en een onderleg-printplaat als de massa.

Er is wel één opmerking , bij de ingang is er ook een soldeereilandje dat oorspronkelijk verbonden was met de centrale pin , maar ik heb ( voorlopig ?)  dit niet doorverbonden . Dit kan dienen als een capaatje mocht er onderaan een massavlak zijn ,maar dat is er niet .

Hier wat foto's.

Moet nog uitgetest worden.

Artemis I [All on board !]



Binnenkort wordt de Artemis gelanceerd voor een rondje rond de maan .

Indien je inschreef kan je virtueel meevliegen met je naam op een stick die meegaat op de reis.

Nu maar hopen dat ik niet ruimteziek wordt ....😀

OSCAR 100 [Gewerkte QRA locators in EU]









Update 26 juni 2022

OSCAR 100 [De helix opnieuw gemeten]

 Nadat de helix een hele poos werkloos lag in de junkbox en nadat deze opnieuw is geïnstalleerd , heb ik toch nog eens de moeite genomen om de VNA eraan te hangen.

Wel , er was zekers verbetering mogelijk.

Ik mat een reëel impedantie van ca 35 Ohms , niet echt de juiste waarde.

Door het meest horizontale deel van de eerste winding dichter bij het rooster te brengen kwam ik uiteindelijk aan de volgende waarden, ik heb ze genoteerd want er was door het sterke buitenlicht geen foto van te nemen:

F : 2400MHz

S11 : -22.6 dB ( RL)

R : 46.3 Ohms

L : 400pH



In deze tabel kunt ge omrekenen:



https://www.minicircuits.com/app/DG03-111.pdf



of volgens deze online calculator

https://www.everythingrf.com/rf-calculators/return-loss-to-vswr-calculator

geeft -22 dB een SWR van 1.17 en dit is de formule:





Het gaat dus over deze antenne



 en dit is er gebeurd
