donderdag 23 februari 2023

SAT [ 9: De diplexer in de praktijk]

 Raar fenomeen.

Alhoewel volgens de SA alles in orde was , vond ik toch dat ie niet werkte naar behoren .

Ter plaatse eens vermogen gemeten voor en na de diplexer en ik had serieus wat verlies , véél meer dan de gemeten 0.8 dB op de SA.Dit was op 70 cm.

Alles terug afgebroken en de vermogenmeting in de shack opnieuw gedaan met hetzelfde resultaat. Toen heb ik de diplexer afgeregeld op vermogen ipv met de SA.

Dit gaf een iets andere stand van de trimcondensator maar een beter resultaat. Ook dit gedaan voor 2 m

Alhoewel ik weet dat eenmaal de print terug ingebouwd dit een ander resultaat geeft , kwam ik dit totch weer tegen , maw de instelling verliep.

Ik kan de 70 cm van buitenaf afregelen maar niet de 2m.Ik heb dan de 2m instelling iets voor de piek ingesteld en toen was alles goed .Ook eens mechanisch het één en ander beklopt en alles bleek OK.

Waarom er een verschil is tussen SA en vermogenmeting weet ik nog niet zo direk.

Nog enkele foto's :

De instellingen : 1 Vermogen ; 2 SA

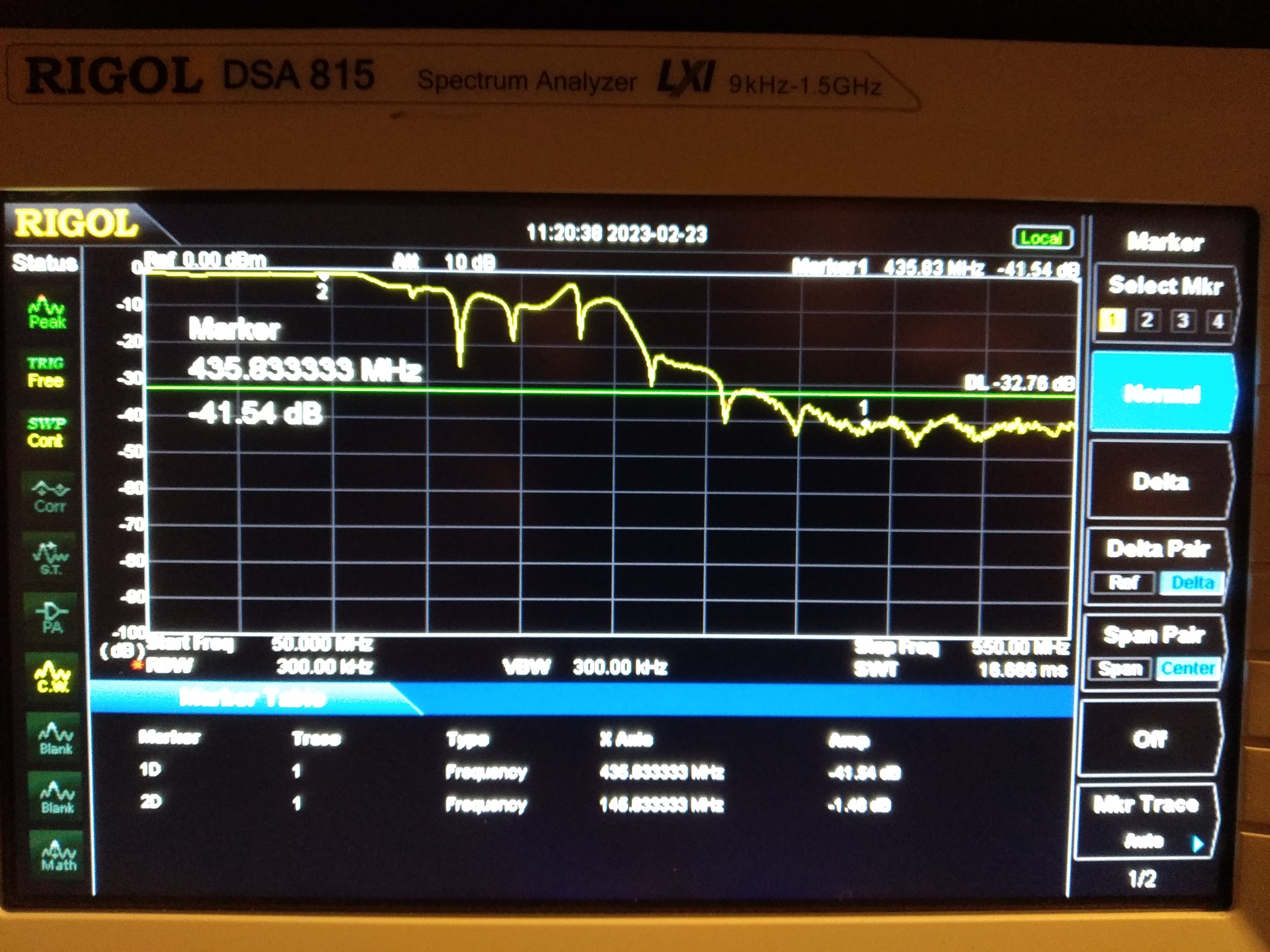

Dit krijg je als je een meting doet en de andere poort niet afsluit !





dinsdag 21 februari 2023

SAT [ 8: De zelfgebouwde diplexer.]

De diplexer is af en afgeregeld. Zoals altijd bij mij , is de mechanische bouw het minst leuke maar ook een noodzakelijk kwaad.

Op de SA ziet het er goed uit , nu nog de pratijktest.


De foto dient ook als leidraad voor de instellingen van de capa's enz.

De spoelen met een wrong zijn niet aftands gewikkeld maar is in feite het "afregelwerk". Vooral de spoel in het midden was iets te veel  " L "  en met uitrekken kan dat dan goed gebracht worden.



De hoogdoorlaat:


De laagdoorlaat:


En beide samen op één beeld:



Resultaat:

HPF :

doorlaatband op 435 MHz: -0.8dB demping

sperband op 145 MHz : -37 dB demping

LPF:

doorlaatband op 145 MHz :-0.8 dB demping

sperband op 435 MHz : -43 dB demping

************************************************************************************

Om 14h44 lokale tijd is het me gelukt om met 2M0SQL , Peter een QSO te hebben over SO50.

Dit is mijn eerste QSO met deze opstelling .

De RX van 70cm zou nog beter moeten kunnen.






************************************************************************************

zaterdag 18 februari 2023

SAT [ 7: Software voor filters e.d. ]

 Interessante software voor o.a. diplexfilters maar o nog zoveel meer:

http://tonnesoftware.com/index.html


Ik ga eens de diplexer narekenen met die software.


Het zijn Windows programma's maar zal wel werken onder Wine in Linux

donderdag 16 februari 2023

SAT [ 6 : een diplexer ]

 Een diplexer is nodig als je maar één coax kabel wilt gebruiken voor twee banden óf als de duplex TRX maar voorzien is van één antenne-uitgang en je wilt splitsen naar twee afzonderlijke antennes.

Een diplexer gaat dus over twee (of meer) banden.Een duplexer is ook een filter maar dan voor dezelfde band . Bv. om de ingang en de uitgang van een repeater te scheiden.



Een diplexer dus en deze bestaat meestal uit een LPF en een HPF.

Ik heb wat gezocht op het internet en in de boeken maar véél vind ik er niet over .

Op YT een filmpje gevonden van W2AEW en daardoor kon ik ook het artikel vinden van een diplexer die ik wil nabouwen .

https://www.youtube.com/watch?v=wv79DSqVi9w

Het betreffende artikel.

https://farcircuits.net/W6ZQ%20duplexerarticle.pdf

De samenvatting en de berekening van de spoelen :


 De link naar het berekeningsprogramma voor de spoelen

https://coil32.net/

en de behuizing waar het allemaal in moet komen :



Dit is een oude Kathrein TV versterker.



SAT [ 5 : Antenne-opstelling McGyver style ]

Een antenne opstelling gemaakt "McGyver-style" .

De 70cm yagi gecombineerd met mijn 3 el vossenjacht antenne op 2m

Een channelmaster rotor en een controlbox.

Antennes op ca 45° geëleveerd omdat ik geen EL rotor heb .

Ik hoop door de vrij grote openingshoek de lagere en de hogere omlopen  toch nog te vangen.

De antennes zijn gekanteld ( skew) zodat ik zowel de H als de V polarisatie , zij het met enige verzwakking,  kan oppikken en zodoende de fading ( QSB) wat te verminderen.

Vanmorgen de eerste test gedaan met ISS ( enkel RX) en toch 9 amateurs kunnen noteren.

De omloop kwam quasi in het zenith over.


Hier de antenne-opstelling.


Als ik nu nog wil zenden zal ik toch een tweede diplexer moeten maken of aanschaffen.


maandag 13 februari 2023

SAT [ 4 : Interferentie ]

 Een probleem bij uplink 2 m en downlink 70 cm  ( V/U) is dat men duplex werkt en daardoor de 3de harmonische nog sterk aan wezig kan zijn en hierdoor de ontvanger op 70 cm dichtdrukt . M.a.w de gevoeligheid neemt sterk af.

Dit is dus niet  op te lossen met een diplexer maar men moet echt de 3de harmonische nog beter onderdrukken .

In een van mijn afleveringen over ADSN ( nl nr 84) had ik reeds mijn kerffilters ( notchfilters) eens voorgesteld .

Wel nu heb ik erop gemeten met de SA en deze afgeregeld naar 437.850 MHz.

Dit is zo'n beetje het middengebied van de 3de harmonischen van de uplink tussen 145.900 en 146.000 MHz.

Hierbij de plaatjes van de desbetreffende filter en de afregeling door de SA.



De BB heb ik niet gemeten , maar de demping is toch 36 dB . Ik ben daar tevreden mee.

Nu nog kijken hoe hij zich gedraagt achter de TRX.

Dat wordt een nieuwe aflevering.L

SAT [ 3 : Log Periodic Antenne]

Iets om laters eens te proberen , de LPDA.








Deze breedbandige antenne kan meerdere banden bevatten . Voor mij zou 2m en 70 cm voldoen .

Enige uitleg en berekening op de volgende links:



https://hamwaves.com/lpda/en/index.html#ref-Cebik.2007





https://www.dl9hcg.a36.de/download/LPDAbau.zip



https://3g-aerial.biz/en/online-calculations/antenna-calculations/logperiodic-lpda-antenna-online-calculator



https://www.changpuak.ch/electronics/lpda.php



Deze laatste bevat veel calculators voor allerlei doeleinden









dinsdag 7 februari 2023

SAT [ 2 : 70 cm Yagi metingen]

Ik heb een ( gekregen) 10 elements 70 cm Yagi die ik gemonteerd heb bij de parabool.

Nu heb ik daar nog niet teveel potten met gebroken .eerst dacht ik aan de coax , maar die was toch nog goed ( toch eens de connector opnieuw gesoldeerd).

Dan deze morgen in de vrieskou de nanoVna eraan gehangen ( na calibratie) en wat blijkt ?

Deze resoneert niet op 435 MHz , maar op 415 MHz.

Komt dit nu omdat de yagi dichtbij de parabool zit , of door het ijs dat er nu op ligt , ik weet het niet en ik vermoed ook van niet.

Een TV antenne is het ook al niet , want de antenne is voorzien van een N connector , alhoewel deze er precies naderhand bijgezet zou kunnen zijn .En daarbij de UHF kanalen beginnen pas op 470 MHz en voor VHF is het te hoog.

Dan toch maar de omstandigheden , Ik wacht af tot de vorst uit het land is voor een nieuwe meting.

De niet zo bijster goede foto van de nanoVNA.Ik had een hand te kort !


Naschrift: De antenne gedemonteerd en opgesteld op ca 3m boven het maaiveld.

Ik krijg dezelfde resultaten met soms hier en daar een extra dip afhankelijk naar waar de antenne toewees maar de beste dip ligt nog altijd op ca 415 MHz.

Ook als ik de antenne naar het zenith wijs , krijg ik de zelfde resultaten .


Deze middag was de antenne droog en raar maar waar , er verscheen een dip op ca 433 MHz!






Die andere dip blijft er ook . Ik maak mij daar niet teveel zorgen over.

Morgenvroeg  zal die antenne terug nat staan , ik ga dan weer eens meten . Ik ben benieuwd.


The morning after :

Weer meting gedaan met ijsaanslag op de elementen en de aansluiting.

Ik heb twee dippen maar de QRG ligt ergens anders , niet op 433 MHz.

Dus , het heeft wel degelijk invloed.

Nog twee foto's :

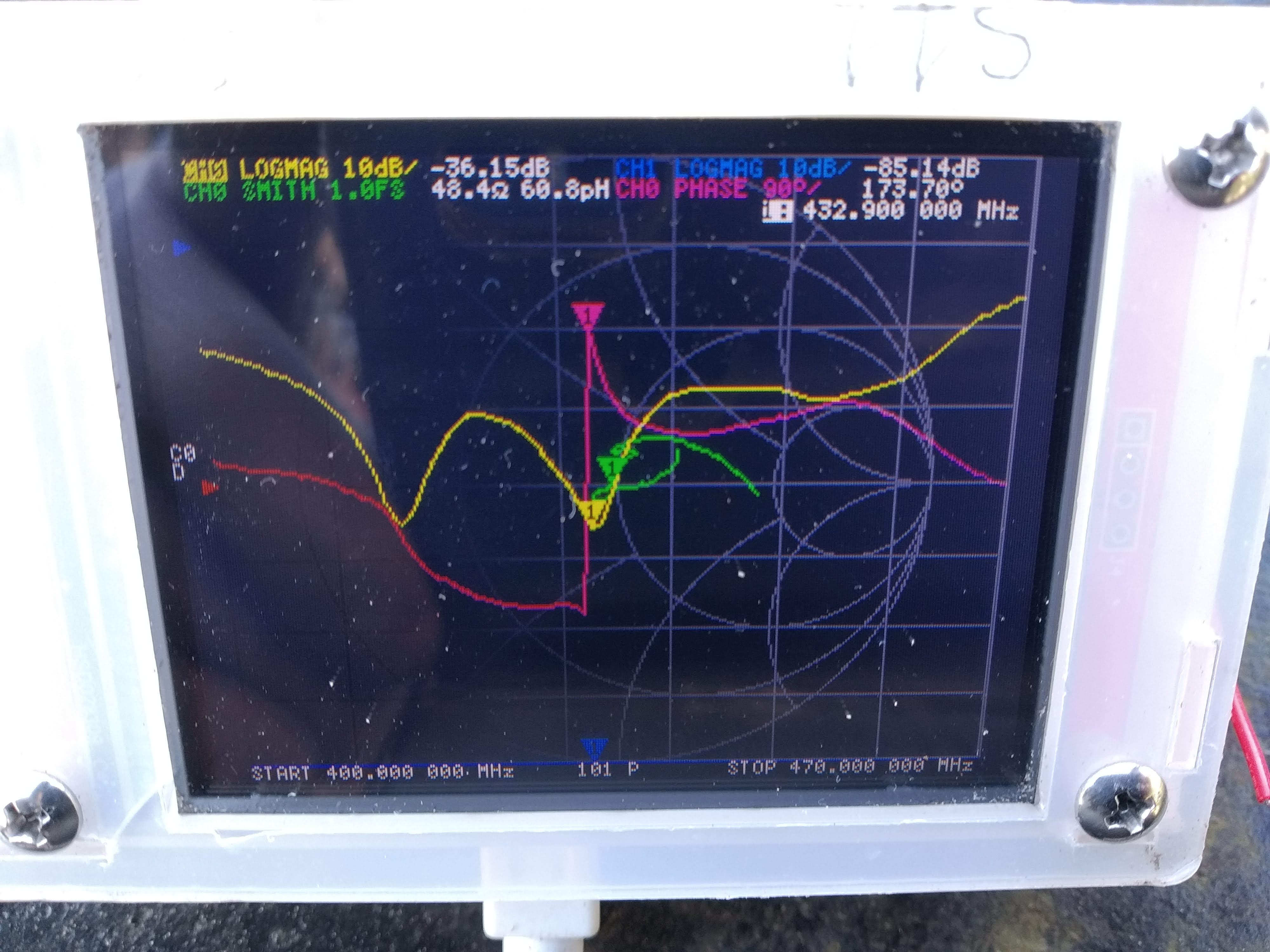

De symmetreerlus en een " koude" dip
