ADSN [ 58 : Status werkzaamheden ]

Een update van de situatie die er nu is .

Ik zou gewoon buiten moeten kunnen werken om de helical opnieuw te testen en af te regelen , maar de voorbije weken leende het weer zich daar niet toe.

Ik heb namelijk vastgesteld dat bij doormeten van de helical, deze beïnvloed wordt door reflectie . En omdat deze in het focuspunt komt van de schotel kan ik daar wel het één en ander verwachten. Dus een meting ter plaatse dringt zich op.

Die beïnvloeding kon ik goed simuleren door de helical in front van mijn radiator in de (te) kleine shack op te stellen . Ik heb deze opgesteld op precies dezelfde afstand als het focuspunt van de schotel .Wat de reflecties van ander meubilair teweeg brengt hoop ik te elimineren door buiten de meting opnieuw te doen.

Nu , dit weekend wordt het terug beter weer en de komende week ook , dus de gelegenheid zal er zijn.

Maar eerst wil ik eerst iets anders doen . Ik wil eens een Hot/Cold meting doen van de gehele setup, ttz de helical en de gehele LNA-trein.

Als mijn ruistemperatuur van de eerste LNA laag genoeg is zou ik bij een dubbelmeting van de warme( ?) aarde en de koude lucht een verschil moeten meten .

Dit is dan om te zetten naar dB waarden , die me dan een indruk kan geven hoe en wat ik in handen heb.

De ruistemperatuur van de aarde wordt op 290°K geschat en de koude ruimte ergens tussen 10 en 50°K (?) Dit veschil moet als ruisafname te meten zijn .

ADSN [ 57 : Inbouw van twee LNA's ]

Ik had nog een eurokaartformaat blik liggen en deze is juist gepast om de ON1BPS LNA en de Chinees in cascade opstelling erin te bouwen .

De voedingsprint zit er ook in er is ook voorzien om de externe LNA die direct aan de helical komt ook van daaruit te voeden .

De uitgang van de LNa's is aangesloten aan  een N connector zodat er een coax aan kan die minder verliezen geeft op 1300 MHz.

Op de foto is het één en ander te zien .

Bij proef leek de LNA een sterk signaal op te pikken van ca 924 MHz . Ik vermoed dat dit de lage GSM band  is . Slechts bij het volledig "waterdicht" afsluiten van het topdeksel verdween dit signaal. Nog maar eens een bewijs dat UHF/SHF signaal niet veel nodig heeft om binnen te dringen.

De totale gain is hier 28 + 14 dB op 1.3GHz.

Ik ga  nog de draadjes na de vermogenweerstanden die naar de SMD stabilisatoren lopen vervangen door een diode , hierdoor verhinder ik dat bij misaansluiting de SMD's niet in rook opgaan.

Weer een stapje verder ...

ADSN [ 56 : Voedingsverzorging voor de LNA's ]

 Voor de voeding moet ik twee spanningen voorzien , nl 12 V voor de ON1BPS en tweemaal 5V voor de twee chinezen.

Ik zou gewone 78(L)05 kunnen gebruiken maar daarvan is geweten dat deze nogal ruisen , iets watr ik op dat punt wel kan missen.

Daarom heb ik lage ruis stabilisatoren aangeschaft en deze zijn in SMD uitvoering  ( type is LDK320AU50R) .

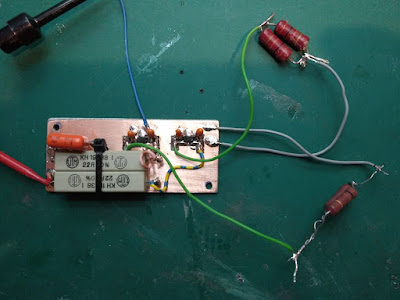

Een printje voor zo'n footprint heb ik niet dus heb ik maar wat eilandjes gefreesd op een blanke print.

Ik heb voor elke préamp een eigen stabilisatie voorzien , dus het worden er twee die elk 100mA gaan moeten leveren.



Nu moet er   (12V - 5V)  maal  200 mA  " verdissipeerd " worden en dat geeft nogal wat warmte . Ik los dit normaal op door na de 12V eerst een 8V stabilisator te zetten om deze een deel van het vermogen te laten opsouperen zodat de dissipatie verdeeld wordt , maar dit kan hier niet in dit geval . Het zou alleen maar weer een ruisgenerator bijvoegen .

Daarom heb ik voor de oude methode gekozen en wordt de dissipatie gedaan door twee vermogenweerstanden , elk voor één stabilisator.

Als test heb ik de stabilisatoren afgesloten met vermogen weerstanden zodat elke stabilisator 100 mA levert. Dit een uurtje of twee laten sudderen . De dissipatie is mooi verdeeld is wel goed denk ik .

Indien er toch extra moet gekoeld worden ga ik de massalip van de SMD's voorzien van een klein koperen blokje , dat scheelt weer een slok op de borrel.

ADSN [ 55 : Nieuwe meetmogelijkheden: Ruisbron]

Vandaag is mijn noise source ( nose source volgens de print 😆 ) binnengekomen .

Een klein mankementje  aan het plexi doosje daargelaten  , ziet er alles OK uit.

Ik heb deze eens snel op de SA aangesloten en ik krijg het volgend resultaat.

Er is een verschil van 30 dB tussen mét of zonder ruisbron .

Gemeten op 1296 MHz en een span van 100 MHz . De meting is gebeurd met een averaging op de power en gerefereerd naar de Noise Marker , dus in dBm/Hz

Ga deze laters nog eens beter aan de tand voelen en injecteren in mijn LNA
