OSCAR 100 [Dummyload ]

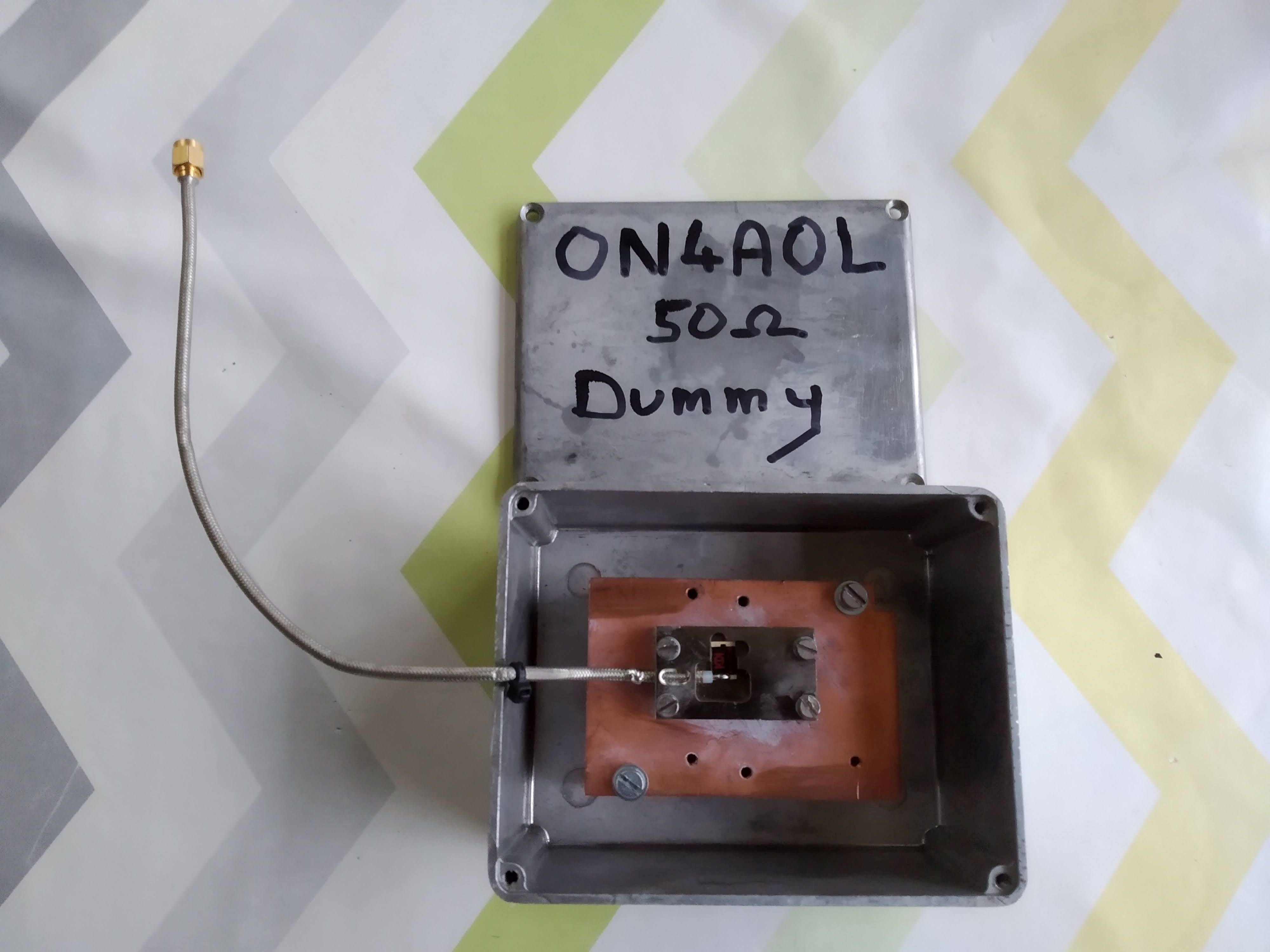

 Een dummyload gemaakt die wat poeier kan verdragen en hopelijk nog werkt in het begin van de GHz banden .

OSCAR 100 [Testing nieuwe 13cm amplifier ]

 Opstelling om de amp aan de tand te voelen .

Al gemonteerd op een koelblok omdat deze toch wel warm wordt zelfs idle, vandaar de thermometer als controle.

Vermogen wordt gemeten via tweemaal - 20dB verzwakker  dat geeft -40 dB of wel 10000 keer.

Ik meet via de Bolo tot 2 mW op zijn sloffen in CW mode dat is dan 20 Watt.

Enkele metingen in iddle toestand.

Eindtrap op 23.8 V waarbij I = 0.25A

Temperatuur amp met koelblok:  35 °C ( opgenomen na 2 uur )

Temperatuur met een huisventilator , gezakt tot 22°C

ADSN [ 86 : Vergelijkende metingen : SA - Bolo - Chinese pwr-meter ]

 Vergelijkende meting uitgevoerd om de juiste verzwakking te bepalen van mijn verzwakkers plus de gelijkloop van de meettoestellen.

In de oranje kader de offsets die ik moet ingeven om een goede meting te bekomen met de Chinese pwrmeter.

In de rode en de groen kolom de terugberekende waarden van mijn verzwakkers .

De purpere kolom de frequenties waar deze zijn op " gecalibreerd".

Conclusie : Mijn Bolometer is wel te vertrouwen en mijn Chinees ook als ik de juiste offsetwaarden invoer.

OSCAR 100 [Nieuwjaarke Zoete ]

Mijn nieuwe amp voor 13 cm

Met rechts op de uitgang een circulator om misaanpassingen teniet te doen , dwz niet terug vloeit naar de eindtrap en gesmoord wordt in een dummyload.

Verdere gegevens:

 5mw in  geeft 8 watt uit bij 24 V / 1.2 A

7mw in( en dat is ook het max)  geeft 25 watt uit bij 28 V / 2.1 A

Nu nog testen en inbouwen voor buitenwerk.
