De Marconi-uitdaging (2) : De kristalontvanger

Een echt interessante website die van pas kan komen bij het bouwen van jouw marconi-ontvanger is te vinden op de volgende url:

http://www.crystal-radio.eu/index.html

Deze website is zowel in het Nederlands als in het Engels !

De Marconi - uitdaging

.


Marconi was één van de grondleggers van o.a. onze hobby .Ik zou wel eens willen weten hoever we met minimale middelen kunnen geraken als het over zenden/ontvangen gaat. Wat ze in " diene tijd" verwezenlijkt hebben moet nu toch ook kunnen of zijn we teveel verwend ?
Daarom stel ik voor een " wedstrijdje" in te richten om een draadloos station te bouwen met minimale middelen .( Het zogenaamde MAS principe , zie verder op de blog).
Ik denk zoiets van een zendertje op 80 m voorzien van een minimale antenne ( iets in de aard van een raamantenne , magnetische loop o.i.d.) dus geen inverted V , dipool ....
Het moet draagbaar zijn en een eigen autonomie bezitten . Er zal ook beperking zijn op de voeding ( bv slechts twee batterijen van 1,5 V).
De ontvanger moet passief zijn en moet in staat zijn de morse tekens die door de zender wordt uitgezonden te detecteren , op welke manier speelt geen rol als het maar " leesbaar" .Ook de ontvangstantenne zal beperkt worden in afmeting .
Eén en het ander moet nog in een reglement gegoten worden maar diegene die de grootste afstand overbrugt op een repeteerbare manier ( dus 3maal is scheepsrecht ) wordt de overwinnaar.
Het MAS principe houdt wel in dat er punten uitgedeeld worden aan het ontwerp . Elk component heeft een waarde van één punt , hoe minder componenten , hoe kansrijker op de overwinning .
De uitdaging zit zowel in de zender ( wat gebruik ik om zoveel mogelijk vermogen uit de antenne te krijgen ) als in de ontvanger ( hoe maak ik de beste afstemkring , met welk materiaal , wat met de Q-faktor enz ...)

Deze blog kan dan dienen om de werkzaamheden te volgen ( hier en daar een fotootje, een stuk van een schema )Tevens loopt er nu een proef om documenten te delen via " google docs". Hiermee kunnen mensen via de blog allerlei schema's o.i.d delen.

Dus , als je niet te lui bent , als je niet beschaamd bent , als je eens een uitdaging wilt aangaan ipv steeds cq contest 59 te roepen meld je nu aan !

ON4AOL, Luc

Omrekentooltje Dbm, Volt dBw en Watt

Wie wat zit heen en weer te worstelen tussen spanning, DbW, Dbm en Power in watts hier een klein hebbedingetje. Het is een Exe bestandje die ik jullie kan toesturen op aanvraag.

Luk on4bb

dB-calculator

En voor af te sluiten nog een hebbedingetje.Steeds van dezelfde amateur DL5SWB en op dezelfde website


http://www.dl5swb.de/html/mini_db_calculator.htm

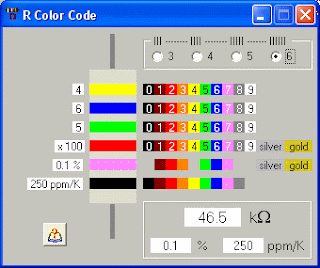

Kleurcode

Nog een interessante publicatie op de website van DL5SWB is dit programma.










Af te halen op :
http://www.dl5swb.de/html/r_color_code.htm

Ringkernen

Berekenen van het aantal windingen op een ringkern

U gebruikt daarvoor onderstaande formule,
waarbij L = µH , AL = 100 windingen per µH ,
Aantal windingen is : N = 100x Vierkantswortel L/AL

Voorbeeld : Een spoel met een zelfinductie van 3µH voor een gebied van 5MHz
Volgens opgaven neemt men een rode ( Type 2 ) kern
Wat past is een T50/2 met AL = 49
Het aantal windingen is dan N = 100x vierkantswortel 3/49 = 24.7 wdg

Type .................2 ........6 ......10 ........12 .......41
Kleur ..............Rood ....Geel .....Zwart ..Gr/Wt .........Groen
Permeabiliteit(µ) ....10........ 8....... 6....... 3.................. 75
Frequentie........ 2-10... 10-20... 20-40... 40-90MHz ....20-50 KHz
T25 ..................34 ......27 .......19 ..........13 ................200
T37 ..................40 ......30 .......25 ..........15 ................240
T50 ..................49 ......40 .......31 ..........18 ................320
T68 ..................57 .......47 ......32 ..........21 ................420
T200 ...............120 .....105 ........................................755

Interessante website met rekenprogramma voor o.a. ringkernen is:

http://www.dl5swb.de/html/software_for_amateur_radio.htm

Tips / Triks

1) In een afgestemde kring = Capaciteit verlagen is frequentie verhogen
2) In een kristaloscillator zet men een condensator in serie met het kristal , dan verhoogt men de frequentie , zet men een capaciteit in parallel dan verlaagt men de frequentie
3) Spoelen in een schakeling blokkeren de hoge frequenties en laat de lage frequenties door
4) Condensatoren blokkeren lage frequenties en laten hoge frequenties door
5) Als in en afgestemde kring de regelbare capaciteit volledig moet indraaien , dan is de capaciteit te klein of de spoel van waarde de klein . Volledig uitdraaien = spoel te groot of capaciteit te groot
6) Bij een staafantenne waarvan de frequentie te laag zit , dan moet men deze inkorten .Is de frequentie te groot dan moet die worden verlengt
7) Kristallen van 2 tot 21 MHz werken op de grondtoon
21 tot 63 MHz werken op de 3de overtoon
63 tot 125 MHz werken op de 5de overtoon

Antennebrug in één-twee-drie

Ik moest " snel " mijn lengte van de inverted-V antenne bepalen voor 80 m.
Door deze schakeling te bouwen die te vinden is in QRP nieuwsbrief nr 114 juni 2005, een uitgave van de Benelux QRP club ( aanrader !), was te zien dat de lengte véél te lang was .
Ik heb niet de gehele schakeling gebouwd omdat ik beschik over een Marconi TF2002AS HF-generator en als afregelelement gebruikte ik gewoon de scoop.Het schakelaartje is tevens eens test en bevat een 50 ( 47 ) Ohm weerstand en de koppel-C is de helft van de variabele C . Enkel de ringkern was de dag ervoor meegebracht van Rosmalen , de rest komt uit de " junkbox" .

ON4AOL , Luc

Remote eenheid Rx antenne K9AY

De K9ay antenne is een breedband ontvangstantenne voor lage frekwenties zoals 80 en 160 meter.
De antenne omvat twee loops die diagonaal zijn opgesteld met elk een lengte van 10,85 meter. Ik bouwde deze antenne omdat deze antenne een vrij lage opstralingshoek heeft en en fatsoenlijke front to back verhouding. Als extra hield ik rekening met het uitbalanceren van de feeders naar de shack en een optimalisering van de termination weerstand. De remote eenheid laat toe de loops te schakelen via één feed (coaxkabel) Tevens werd in de remote eenheid een mute schakeling voorzien.
De foto geeft een uitbouw van de antenne eenheid voorzien van twee verbindingen naar de remote eenheid, 1ste de RF verbinding en de tweede de DC verbinding voor het inregelen van de termination weerstand. Daarvoor wordt een DC spanning naar de antenne eenheid gestuurd die een LED regelt. De geregelde licht intensiteit past de lichtweerstand aan die samen met de LED in een lichtdichte behuizing werd ingebouwd.

70cm vossenontvanger : het LF-gedeelte

klik op de figuren voor een grotere foto !

Dit zijn de wijzigingen die een harder LF opbrengt . Voornamelijk C3 doet dit . De andere twee componenten zijn enkel voor een onderdrukking van de lage en hogere frekwenties.
Bovenaan zien we het resultaat.De blauwe lijn is het ingangssignaal dat nog onbewerkt is door de schakeling .De rode lijn is het signaal vlak voor de eerste transistor en het groene signaal is op de uitgang en is een dikke 27dB versterkt .
U ziet ook op dit signaal dat het verzwakt wordt bij het lage maar ook in het hoge gedeelte van het LF-spectrum.De beste versterking ligt rond de 800Hz.

ON4AOL, Luc

uu80 Kleinste transceiver

Dit is een mooi voorbeeld van QRP mas ( mas staat voor minimal art session .Deze bijdrage komt van ON4AIJ.
Zijn website staat onderaan bij de links alsook de website van QRP MAS.
ON4AOL, Luc

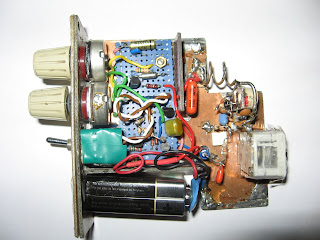

Superregeneratieve 2 meter vossenontvanger

Deze simpele 2m vossenontvanger is van het superegeneratieve type , d.w.z. dat de terugkoppeling periodiek ( en daardoor ook automatisch) gebeurt via de zogenaamde quenchfrequentie die net boven het gehoor ligt ( beter Vlaams is uitdooffrequentie) .

Doordat de trap ( fetje) steeds op het randje ( en ook even erover) van oscilleren gebracht wordt is de gevoeligheid bij dit simpel ontwerp toch uitmuntend .

Zoals op de foto te zien is alles samengesteld uit de rommelbak .Een volledige beschrijving van de werking en de bouw is te verkrijgen op aanvraag .

Instelbare capaciteiten

Deze foliecapaciteiten (Philips?) zijn er in verschillende uitvoeringen. Hieronder vind U een opsomming van de verschillende modellen .
Altijd handig bij het knutselen !

Diameter 7,5 mm :

1. 1,2 tot 6 pF kleur : grijs
2. 1,4 tot 10 pF kleur : geel
3. 1,6 tot 15 pF kleur : blauw
4. 1,8 tot 22 pF kleur : groen
5. 1,8 tot 27 pF kleur : rood
6. 2 tot 40 pF kleur : violet
7. 3 tot 50pF kleur : zwart

Diameter 10 mm :

1. 1,8 tot 15 pF kleur : blauw
2. 2,5 tot 25 pF kleur : groen
3. 4 tot 40 pF kleur : grijs
4. 4,5 tot 70 pF kleur : geel
5. 5 tot 90 pF kleur : rood
6. 6 tot 105pF kleur : violet

Diameter 13,5 mm :

1. 8 tot 130pF kleur : groen

Ontvangst van meteoren

Dit projectje was een proef om meteoren te ontvangen met behulp van de TS440S als achterzet.
De ontvangstfrequentie zit juist onder de 50 Mhz en wordt omgezet naar ca 18 Mhz .
Het mixertje is de bekende NE612 en de spoeltjes zijn de bekende ( helaas obsolete) Kank spoeltjes .De ingang wordt gegangmaakt met een dual gate mosfet van het type BF982.

Ziezo , de kop is eraf !

Vanaf nu kunnen we starten !
