K1 : het vervolg

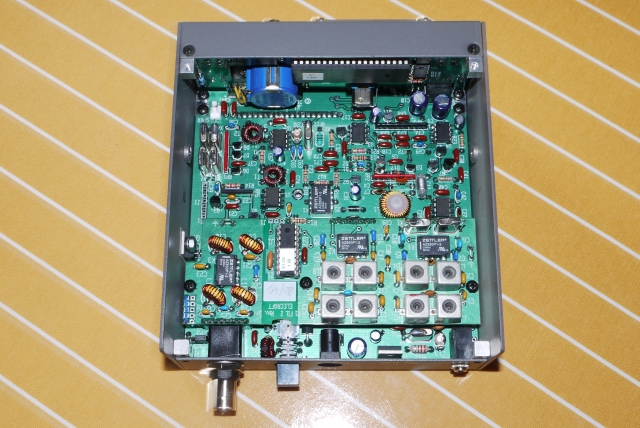

K1 afgewerkt
Ja , dat komt er van als ge geen tijd hebt uw stappenplan valt in duigen , daarom een samenvatting van alle stappen .
Het bouwen zelf neemt wel wat tijd in beslag maar de handleiding is een goed hulpmiddel .
Ik had één component tekort , namelijk de dubbelkleuren led . Gelukkig had ik zelf nog één in het bakje liggen , weliswaar met andere kleuren ,maar dat speelt  allemaal geen rol in een cowboyfilm.
Het moeilijkste vind/vond ik de VFO .Deze is nog niet helemaal   je- van - het !Ik krijg ook opmerkingen van verloop tijdens het zenden en ik stel dit ook vast tijdens ontvangen .Ik moet wel bekennen dat ik andere condensatoren in de VFO kring heb moeten steken , daar ik er enen defect gemaakt heb door met de soldeerbout hem te raken . Ik spreek hier over C11. Dit is een polystyreen model van 1200 pF en die had ik natuurlijk niet in het bakje maar wel een paar van 1100 . Daarom C11 en C12 vervangen en het aantal wikkelingen van de VFO spoel aangepast .De reden van de "verbranding " van de condensator had eigenlijk al een voorgeschiedenis doordat ik de bijgeleverde varicap D4 afgebroken had omdat ik hem mooi recht wilde zetten na soldering .Ik moest deze vervangen door een BB405 die ik liggen had en dit was een beetje een priegelwerkje.
Uiteindelijk is de K1 toch zover in orde gekomen dat ik hem mee kon nemen op reis , wat uiteindelijk de bedoeling was .
Zie hiervoor ON4AOL /P of de link rechts in de blogkolom.

Voorzijde Front


Achterzijde Front
